机器视觉系统应用实训平台

来源：项目应用组    发布时间：2022-02-26 16:11:04

设备概述

该设备主要面向非标自动化设备行业、标准设备制造行业、半导体及电子制造行业、3C电子集成行业、汽车制造行业、包装印刷行业、医药制造行业、纺织制造行业、食品加工行业及相关行业，主要从事视觉系统的现场安装、调试、维护、编写异常分析报告等工作岗位。

该设备是2021年全国职业院校技能大赛高职组“机器视觉系统应用”赛项竞赛平台。主要基于机器视觉的模式识别、视觉定位、尺寸测量和外观检测四大类功能，与精密机械模组控制单元、运动控制、人工智能机器学习等多种技术融合，面向非标自动化设备行业、标准设备制造行业、半导体及电子制造行业、3C 电子集成行业、汽车制造行业、包装印刷行业、医药制造行业、纺织制造行业、食品加工行业及相关行业。与1+X 证书衔接，培养从事机器视觉系统的安装、调试、编程、维护等工作岗位急需的高素质技术技能人才。

设备以模块方式自由组合，操作者可以在实训中训练机器视觉多种应用方向的检测技能，例如测量，检测、识别、引导定位、精确组装、3D应用等。除此以外，还可以学习机械装调、电气管路连接、程序设计、传感器应用、计算机应用、检修排故、触摸屏组态、伺服驱动控制等机电专业技能。

该设备技术涵盖面广，定位前瞻，是机器视觉系统运维教学实训、技能鉴定和技能竞赛的绝佳载体。

设备功能与结构

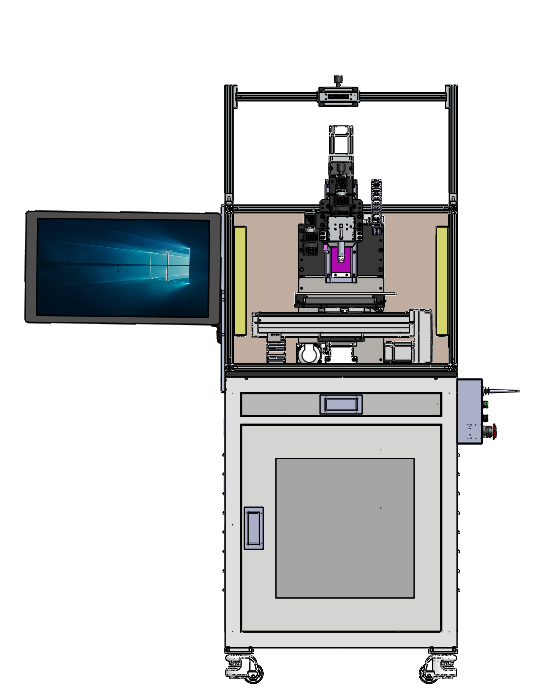

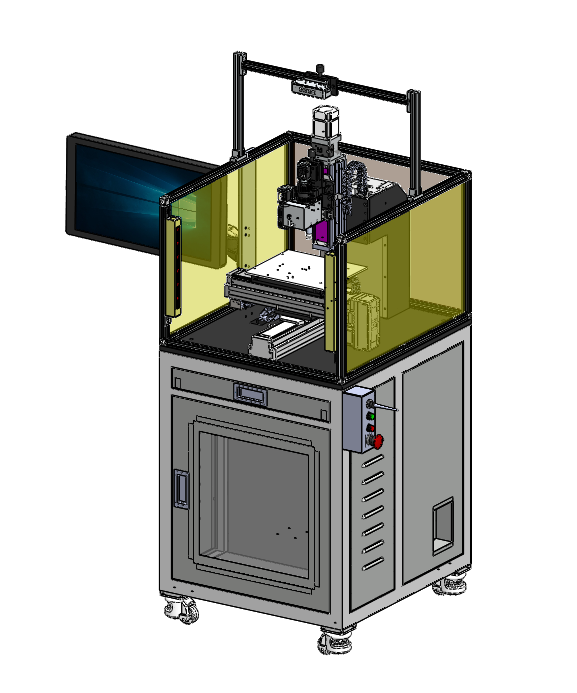

平台主要由机台、电控柜、XYZ三轴运动模组、外置R轴、按钮盒、视觉安装夹具、产品托盘、光幕保护传感器、工控机、显示器、机器视觉器件等部件组成。可进行气缸控制、物料搬运、与相机配合检测定位等多项应用技能实训。设备的设计遵循模块化方式，更换方便。单元模块组合可进行多种应用训练。设备可实现精确组装、拼图、PCB板检测、平角夹角测量、高度检测等多个应用场景。

设备特点

1、结构紧凑，高集成度，占地面积小，贴合工厂布局也节约教学场地。

2、硬件可以开展机器视觉、人工智能、运动控制、PLC编程、工业互联网等多学科实验，减少学校重复投入。

3、可方便安装2D相机、3D相机、线阵相机等多种工业相机，也可方便安装背光、同轴光、环形光等多种常见光源。

4、相机可以安装在轴外，也可以安装在Z轴中心线或旁轴，软件支持多种类型手眼标定。

5、运动平台采用高精度模组+闭环电机控制方式，重复精度优于±0.01mm。

6、接线方便，所有输入输出均布置在上层面板，包含旋转轴接线、报警信号、光源控制、相机供电、相机信号、通用I/O等。

7、平台支持无工具快速换装，所有相机和光源自带快换装置或快换板。

8、功能分区，包含电气柜、工控机柜、键鼠抽屉、多层储物抽屉。

实践项目

1、PCB图像拼接及尺寸测量

2、七巧板创意造型摆拼

3、机械零件平面尺寸综合测量

4、PCBA AOI

5、大豆分选

6、IC或连接器引脚测量

7、印刷综合检测

8、体液试管识别及分拣

9、物流包裹测量及分拣

10、焊缝识别与跟踪
